iPod用スピーカーをギターアンプに改造

ギターの練習用にヘッドホンが煩わしいので小さいアンプが欲しいなあと思っております。ポケットサイズぐらいの。

探してると自作も面白そう。

手始めにいまある材料で改造出来るの無いかなあと在庫を漁ってみましたらこんなん出てきました。

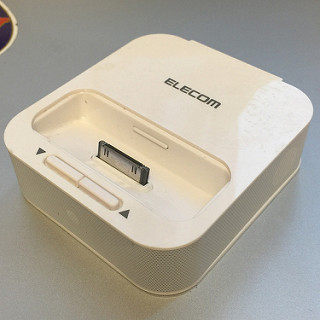

エレコムのASP-P102WH。iPodとかiPhoneを乗っけて鳴らす簡易スピーカーであります。

既にDockコネクタのiOSデバイスは使ってないし、Line入力もないので使いみちがございませんでした。

こいつにギターのジャックをブチこんでやればまさに求めているモノが出来上がるではないか！しかも電池駆動可。

[wpap service="with" type="detail" id="B01BGBLDT8" title="【Switchcraft】スイッチクラフト純正品 #11 モノラルフォンジャック ギター/エフェクター用定番品 1個"]

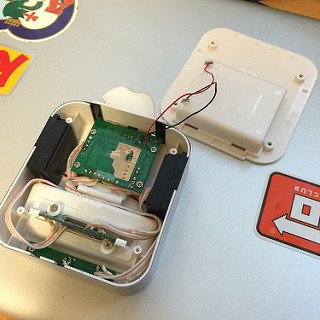

早速底面のゴム足を外し、バラしにかかります。

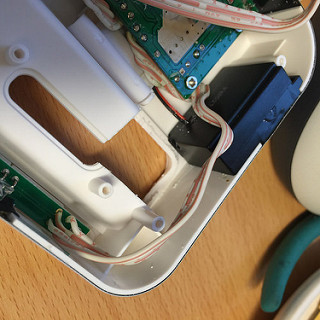

Dockコネクタを取り除いてやれば十分なスペースがありそう。

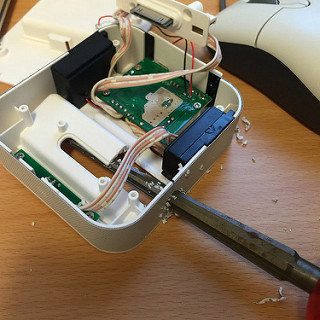

ピンバイスとちっちゃいノコギリで不要部分をカット

ピンバイス＆リーマーで穴を開けて

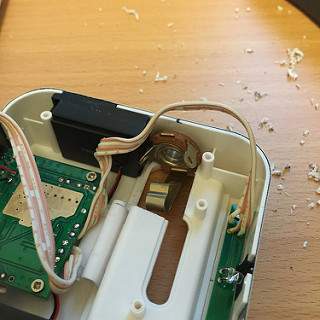

プラグが収まりました。

あとは要らない配線を除去し、ジャックにL/R/Gndをはんだ付け。

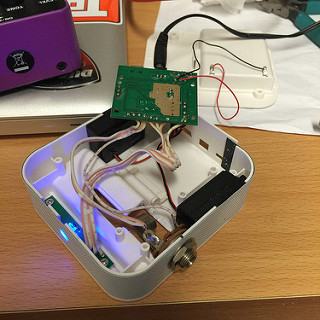

かんたんに動作チェックして組み戻し。

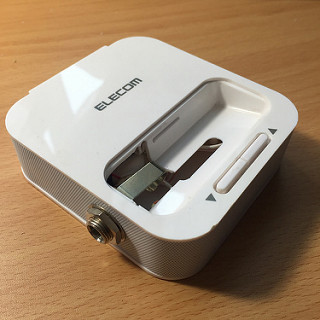

完成

さすがに出力が小さいので（1Wx2)弦の生音と同じぐらいにしかなりませんがエフェクターを使うとそれっぽい音になります。

ボリュームボタンはiPod等が乗ってないと働かないかなあと思ってましたがそんな事はなくてちゃんと動くのでラッキー。

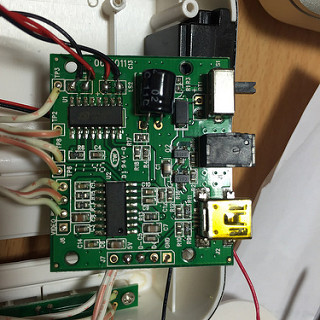

ついでに内部基盤をご紹介

載っているチップはAPA2068、ET9235。APAの方がアンプらしく、ボリュームの面倒もこいつが見てくれます。
